Схемы монтажа настенной мульти сплит-системы.

При монтаже кондиционера существует несколько вариантов по установке внутреннего и наружного блоков. В данной статье рассказывается о схемах монтажа мульти сплит-системы (кондиционера, состоящего из одного наружного и нескольких внутренних блоков). Как правило, при монтаже мульти сплит-системы не требуется индивидуальный проект, а перечень работ такой же, как и при монтаже обычной сплит-системы. Но для избежания непредвиденных ситуаций в процессе монтажа и для того, чтобы составить полную и точную схему монтажа, мы рекомендуем своим клиентам услугу выезд специалиста. Специалист-разметчик составит полный и точный план монтажа, подберет оборудование, которое лучше всего подойдет для Вашего дома и составит схему-разметку расположения блоков.

1 ВАРИАНТ

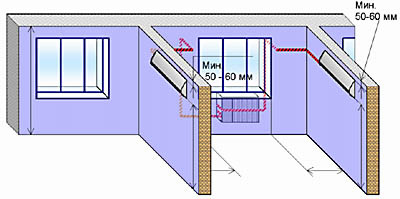

1. Вид внутренних блоков кондиционера (вид изнутри помещения)
	Варианты прокладки трубопровода: Короб 80х60, уклон 3% Штроба 80х60 уклон 3% Трасса за перегородкой

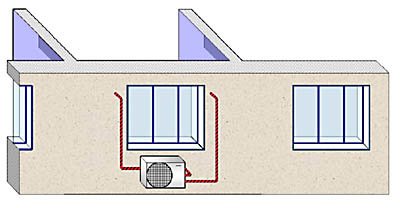

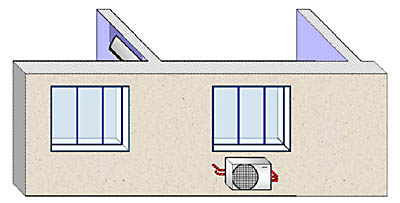

2. Вид внешнего блока кондиционера (вид с улицы)
	Варианты прокладки трубопровода: Короб 80х60 Бандаж При расстоянии от края окна до блока более 500 мм - необходим альпинист (кроме 1 и 2 этажа).
3. Вид сверху внутренних и внешнего блоков
2 ВАРИАНТ

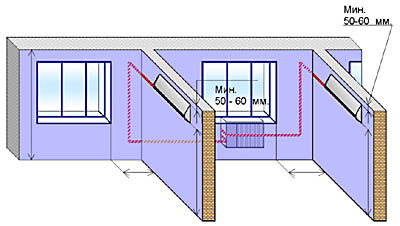

1.Вид внутренних блоков кондиционера (вид изнутри помещения)
	Варианты прокладки трубопровода: Короб 80х60, уклон 3% Штроба 80х60 уклон 3% Трасса за перегородкой

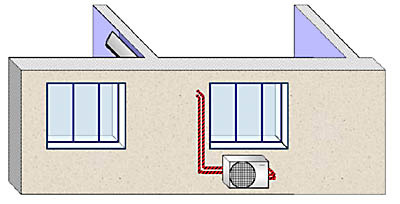

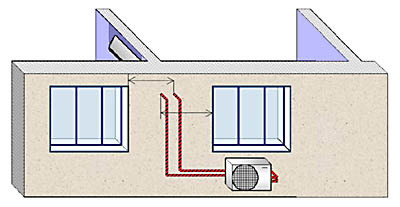

2. Вид внешнего блока кондиционера (вид с улицы)
	Варианты прокладки трубопровода: Короб 80х60 Бандаж Установка внешних блоков на высоте более 4 м - высотные работы.
3. Вид сверху внутренних и внешнего блоков
3 ВАРИАНТ

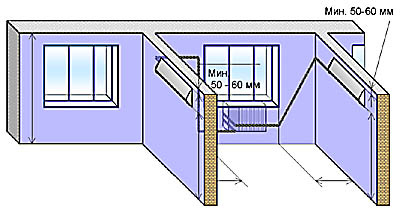

1. Вид внутренних блоков кондиционера (вид изнутри помещения)
	Варианты прокладки трубопровода: Штроба 80х60 Трасса за перегородкой

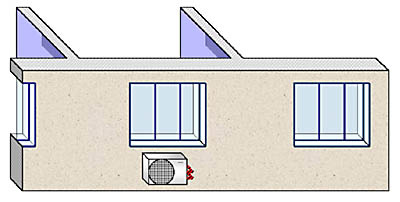

2. Вид внешнего блока кондиционера (вид с улицы)
	Установка внешних блоков на высоте более 4 м - высотные работы.
3. Вид сверху внутренних и внешнего блоков
4 ВАРИАНТ
1. Вид внутренних блоков кондиционера (вид изнутри помещения)
	Варианты прокладки трубопровода: Короб 80х60, уклон 3% Штроба 80х60 уклон 3% Трасса за перегородкой
2. Вид внешнего блока кондиционера (вид с улицы)
	Варианты прокладки трубопровода: Короб 80х60 Бандаж Установка внешних блоков на высоте более 4 м - высотные работы.
3. Вид сверху внутренних и внешнего блоков
5 ВАРИАНТ
1. Вид внутренних блоков кондиционера (вид изнутри помещения)
	Варианты прокладки трубопровода: Короб 80х60, уклон 3% Штроба 80х60 уклон 3% Трасса за перегородкой
2. Вид внешнего блока кондиционера (вид с улицы)
	Варианты прокладки трубопровода: Короб 80х60 Бандаж При расстоянии от края окна до блока более 500 мм - необходим альпинист (кроме 1 и 2 этажа).
3. Вид сверху внутренних и внешнего блоков
	Установка внешних блоков на высоте более 4 м - высотные работы.
6 ВАРИАНТ
1. Вид внутренних блоков кондиционера (вид изнутри помещения)
	Варианты прокладки трубопровода: Штроба 80х60 Трасса за перегородкой
2. Вид внешнего блока кондиционера (вид с улицы)
	Установка внешних блоков на высоте более 4 м - высотные работы.
3. Вид сверху внутренних и внешнего блоков
